Die Größe der Düsenöffnung ist ein weiterer Einflussfaktor für die Menge des Austrags. Je größer die Öffnung, desto geringer ist der Widerstand, welchen der Klebstoff überwinden muss und desto höher ist somit die Austragsmenge.

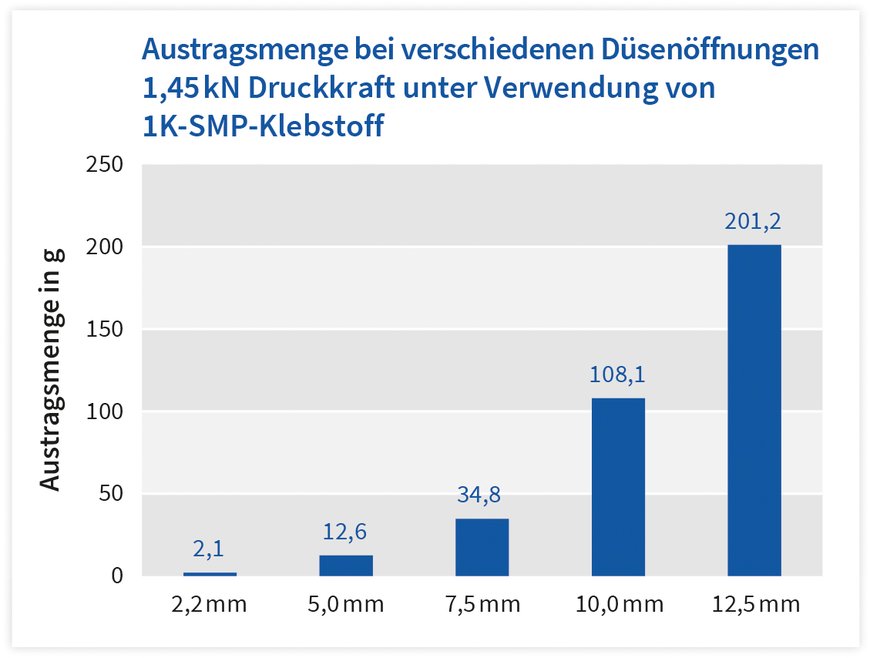

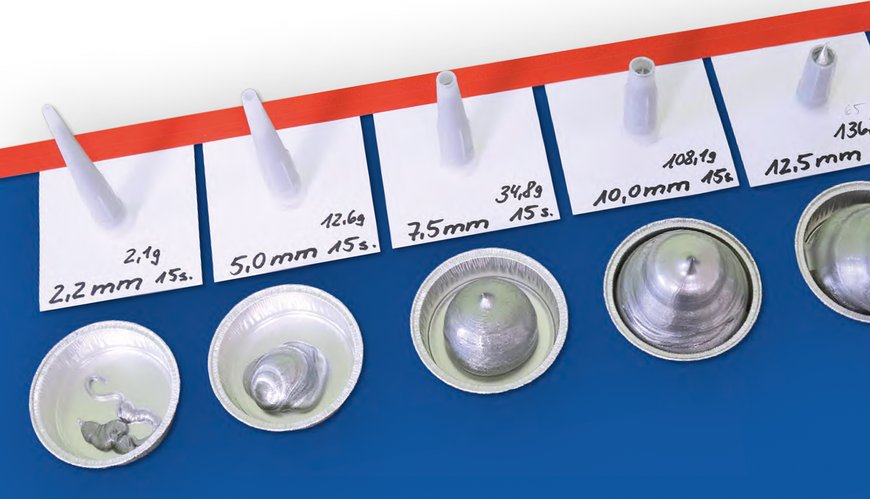

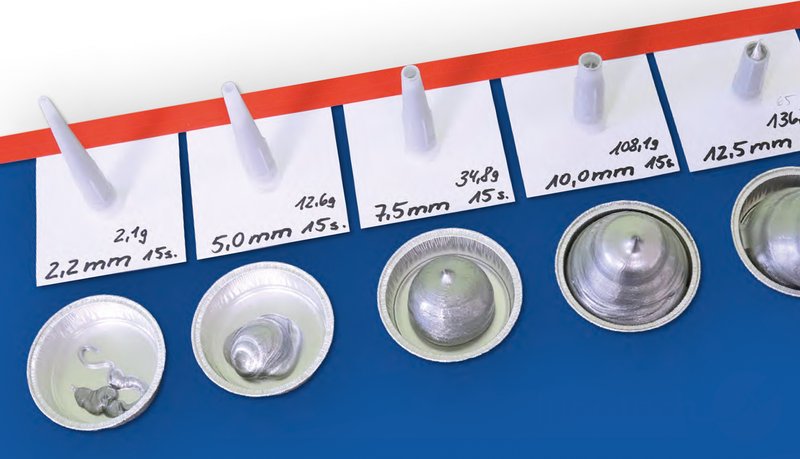

Austragsmenge bei verschieden großen Düsenöffnungen

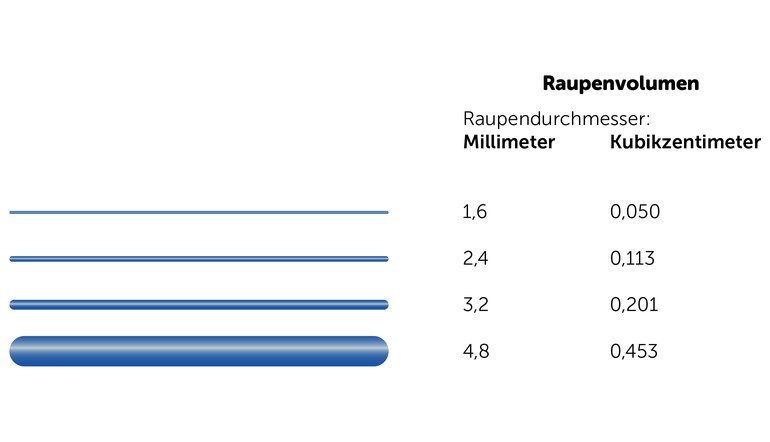

RAUPENVOLUMEN (310 ML KARTUSCHE)
Raupendurchmesser 1,6 mm → Raupenlänge 154,15 m
Raupendurchmesser 2,4 mm → Raupenlänge 68,52 m
Raupendurchmesser 3,2 mm → Raupenlänge 38,54 m
Raupendurchmesser 4,8 mm → Raupenlänge 17,13 m

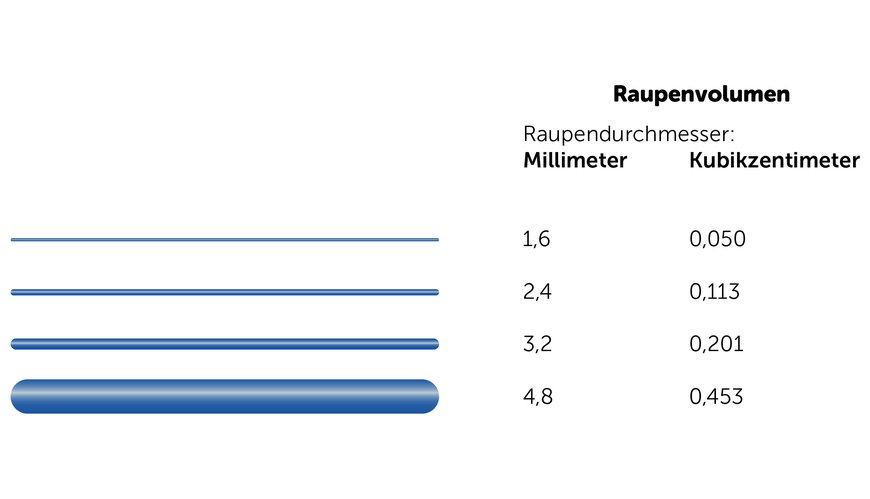

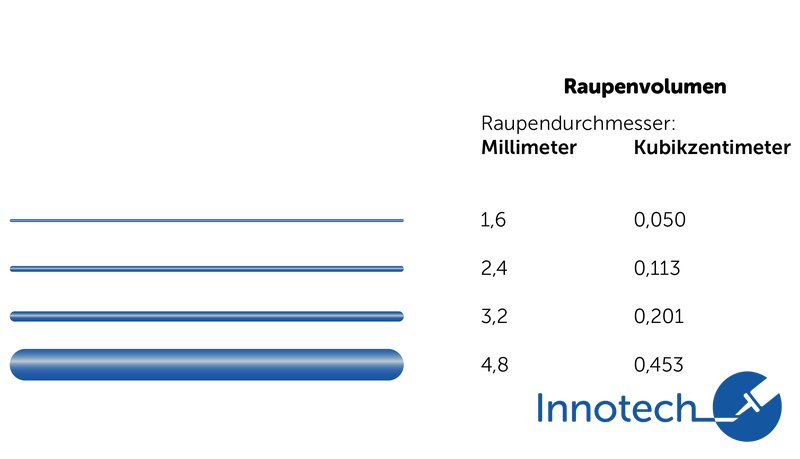

Raupenvolumen

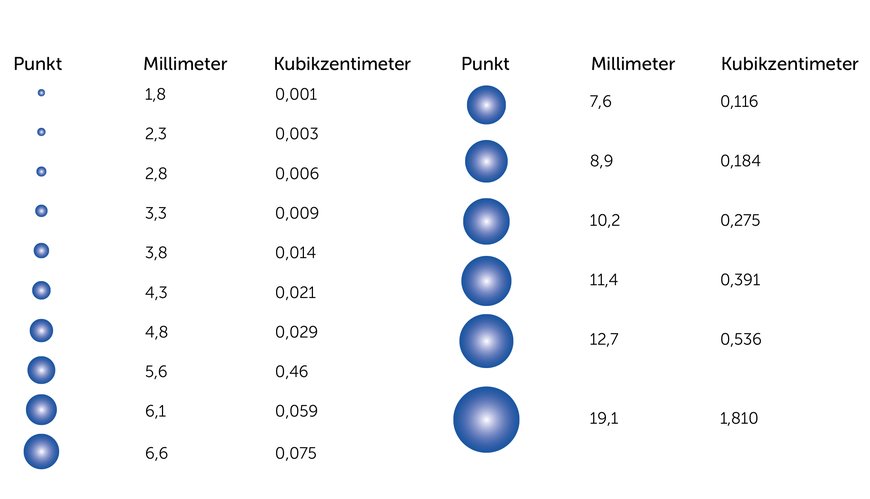

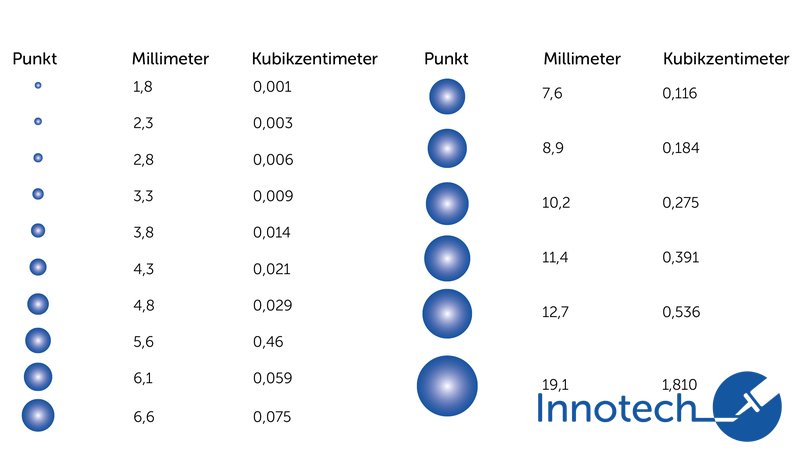

Punktvolumen
Einer der wichtigsten Variablen beim Austragen eines Kleb- beziehungsweise Dichtstoffs ist die richtige Düse zur benötigten Applikation. Besonders um eine genaue Wiederholbarkeit gewährleisten zu können, empfiehlt sich der Einsatz einer vorgeschnittenen Düse. Das eigene Anschneiden durch den Anwender ist in der Regel nicht exakt genug, um eine verlässliche Wiederholbarkeit zu erreichen.
Außerdem sollte die Düsenauswahl auf die Anwendung abgestimmt sein. So gibt es beispielsweise für das Einsetzen von Scheiben im Fahrzeugbau spezielle V-Naht-Düsen, viele Varianten von Breitschlitzdüsen für einen Flächenauftrag, extra lange Düsen zum Applizieren auf schwer erreichbaren Flächen und drehbare Düsen, um den Klebstoffauftrag auf verwinkelten Flächen zu ermöglichen. Metalldüsen finden vor allem beim Applizieren von Schmelzklebstoffen und dem Auftragen auf rauen Oberflächen ihre Verwendung.
Durch Einsatz von solchen Spezialdüsen kann alleine schon eine hohe Effizienzsteigerung erzielt werden. So werden zum Beispiel Flächenauftragsdüsen bis zu 40cm Breite beim Verlegen von Parkettböden verwendet. Der Anwender benötigt so viel weniger Zeit um den Klebstoff zu applizieren.
Für die Mikrodosierung aus Standardkartuschen gibt es auch geschlossene Düsen, die mittels erhitzter Nadel auf den benötigten Durchmesser geöffnet werden können. Mit der richtigen Düsenöffnung ist es zudem möglich, die Austragsmenge zu optimieren und dorthin zu bringen wo der Klebstoff benötigt wird. Somit wird auch Verschwendung vorgebeugt.

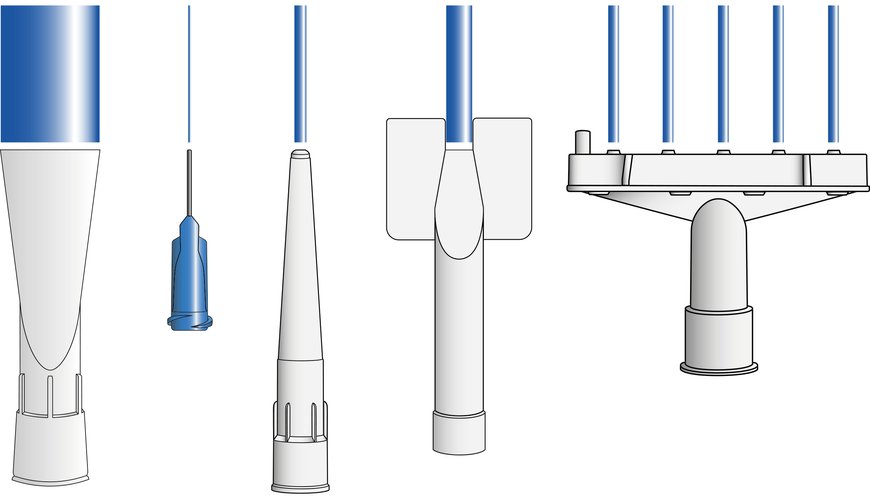

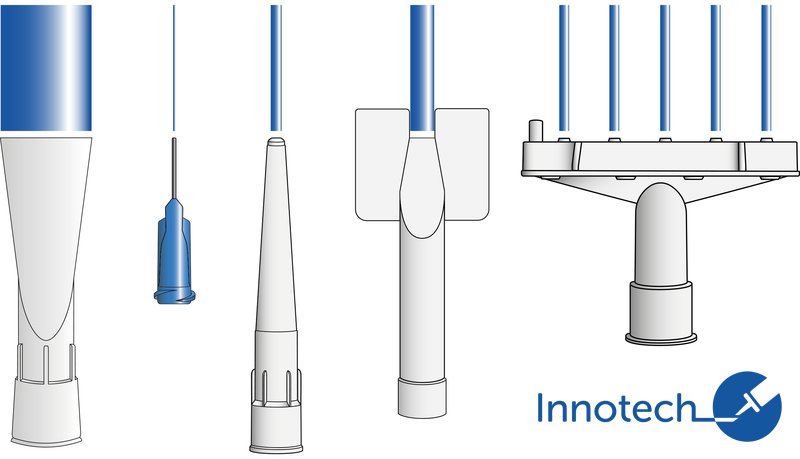

Verschiedene Düsenöffnungen

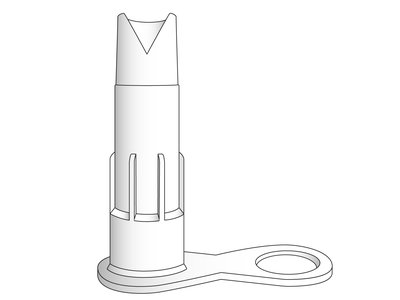

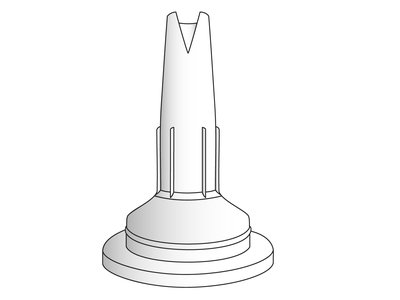

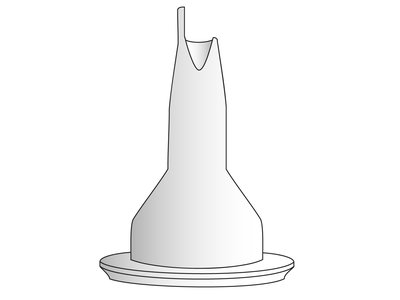

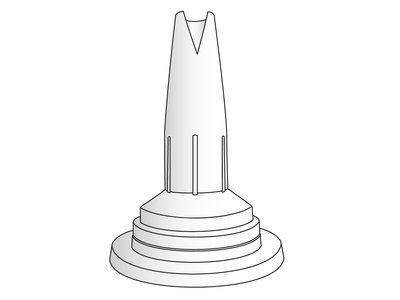

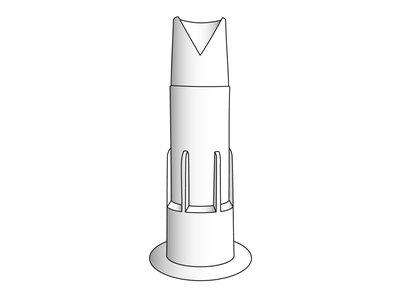

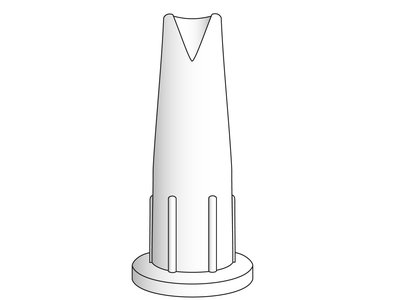

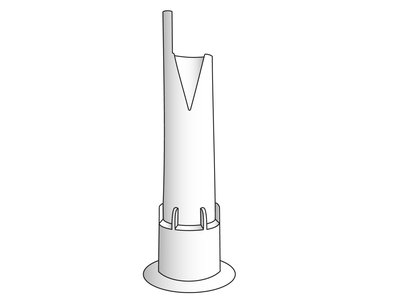

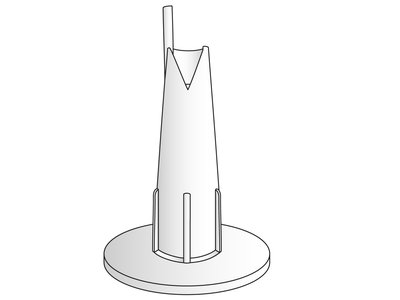

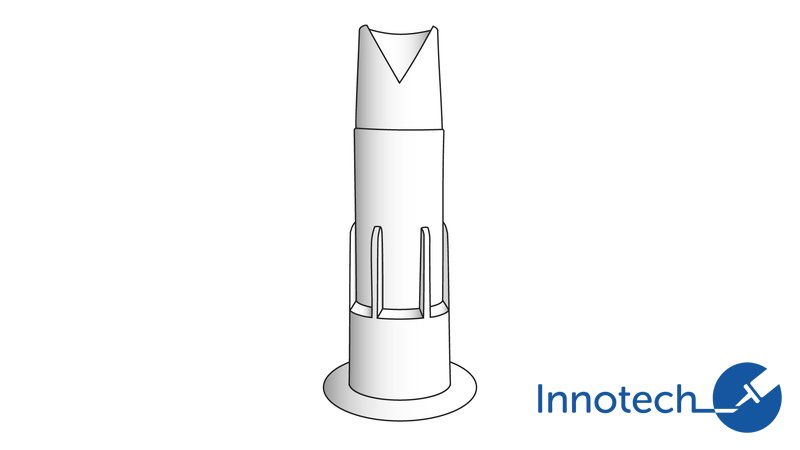

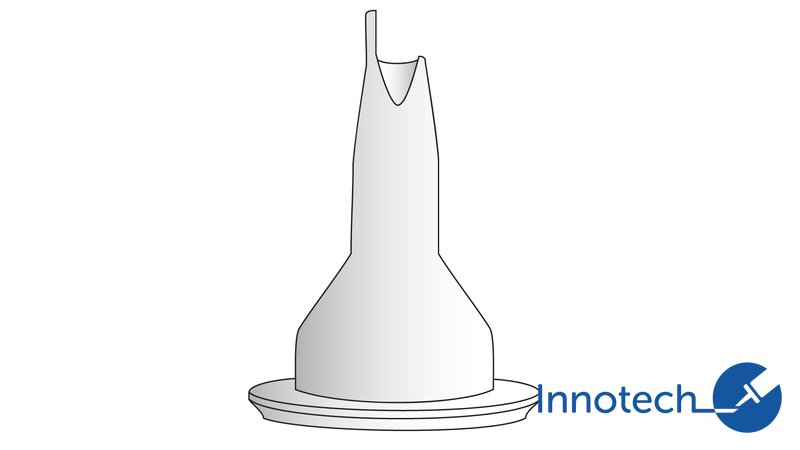

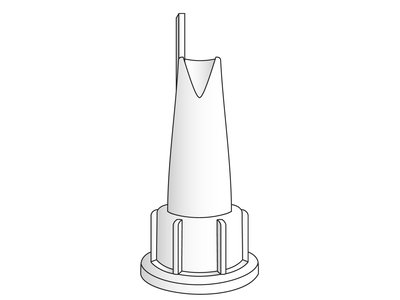

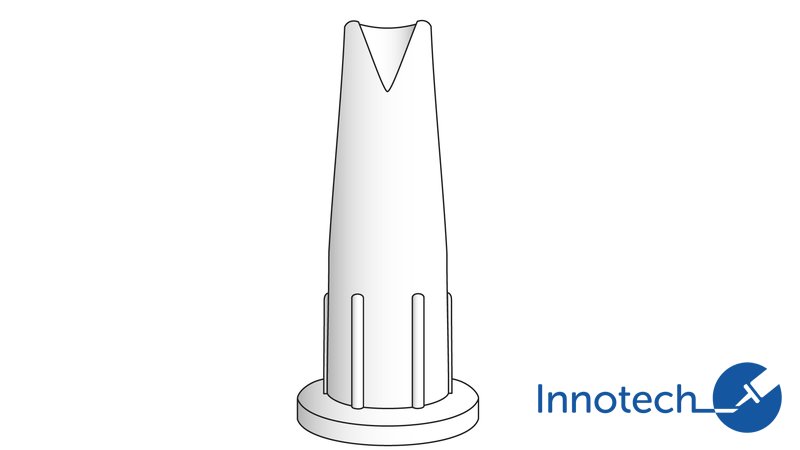

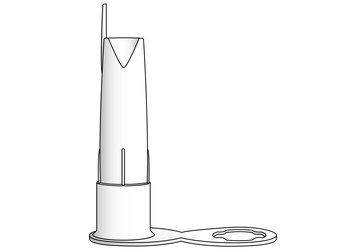

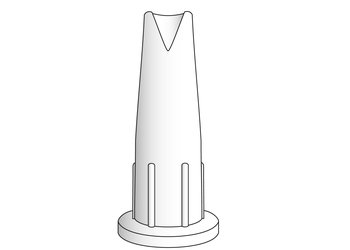

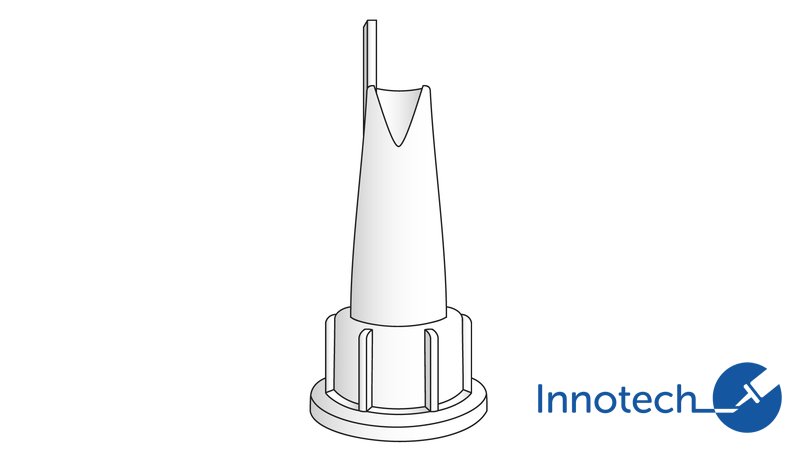

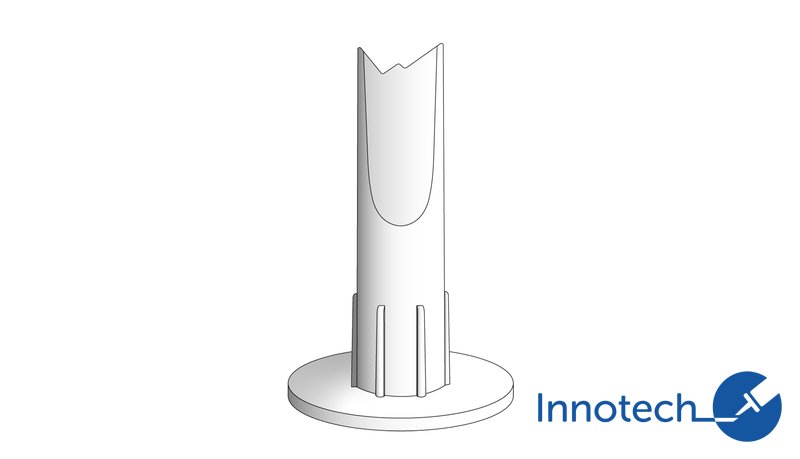

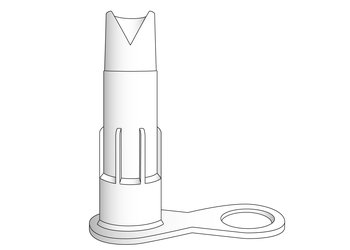

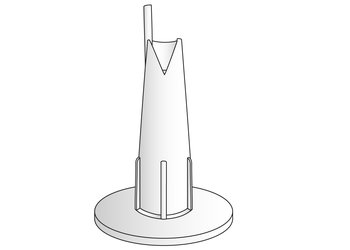

Mit V-Nahtdüsen werden Dreiecksraupen aufgetragen, welche sich den Fügeteiltoleranzen optimal anpassen.

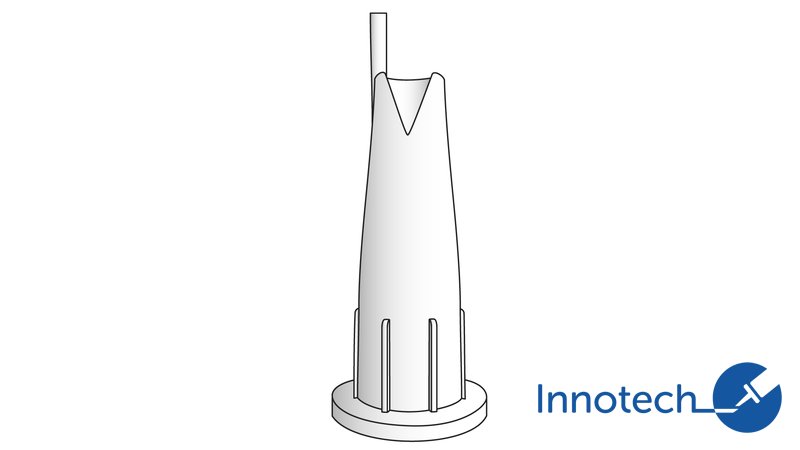

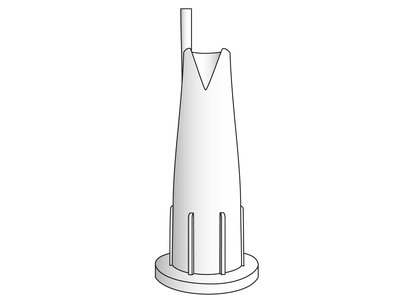

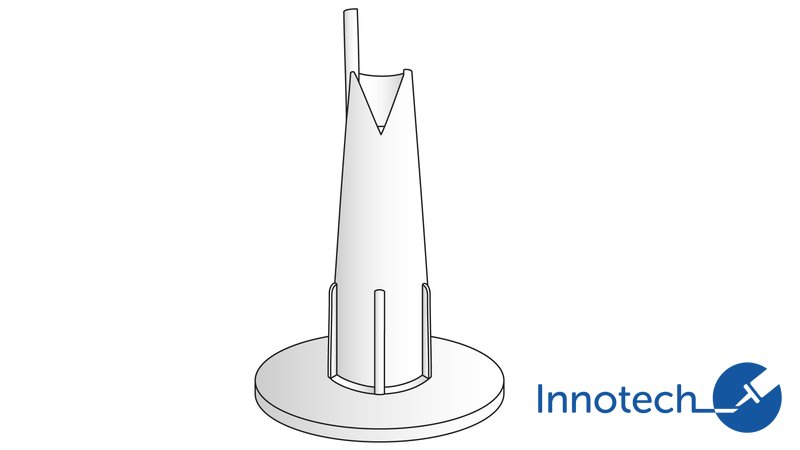

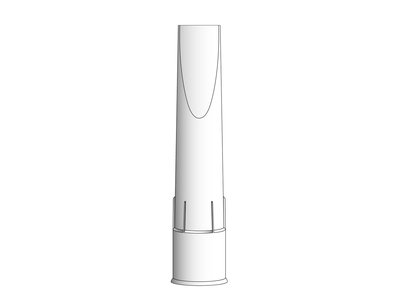

Artikelnr.: ITR1643 | Maße B x H: 8 x 10 mm
Artikelnr.: ITR1148 | Maße B x H: 8 x 10 mm

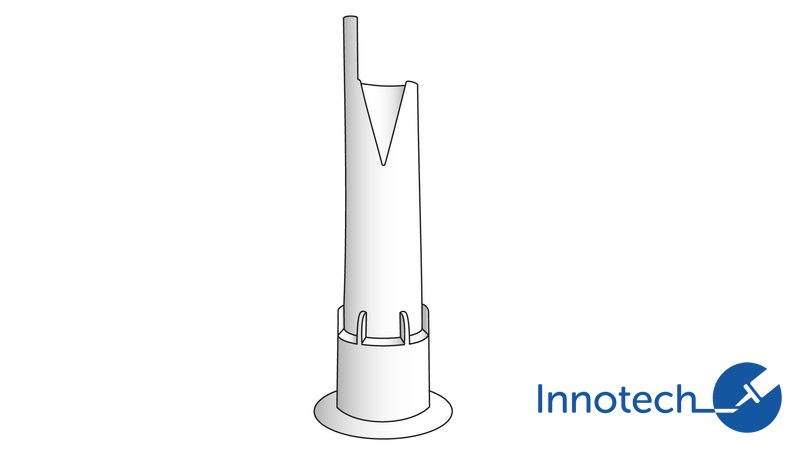

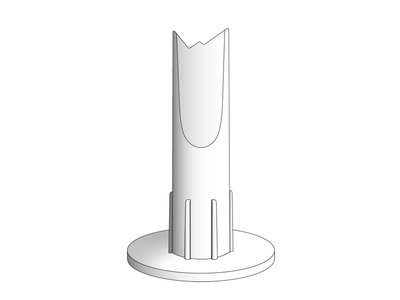

Artikelnr.: ITR1135 | Maße B x H: 8 x 15 mm
Artikelnr.: ITR1147 | Maße B x H: 8 x 10 mm

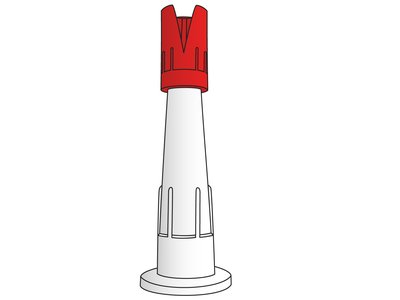

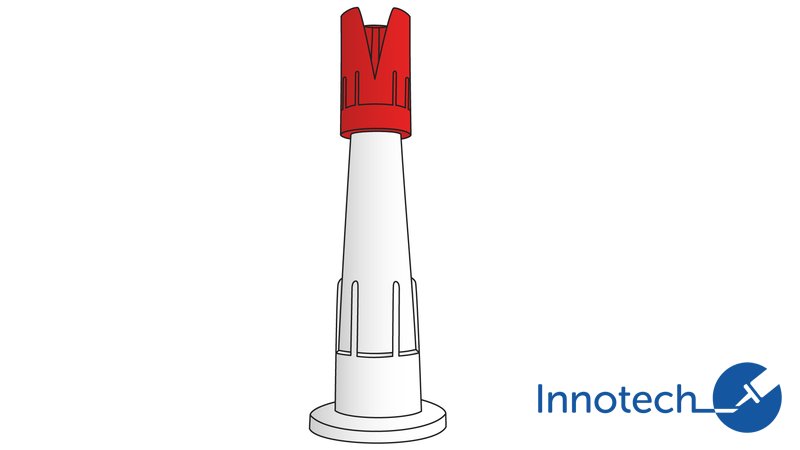

Artikelnr.: ITR1956 | Maße B x H: 6 x 14 mm, 6 x 16 mm, 6 x 18 mm, 6 x 20mm

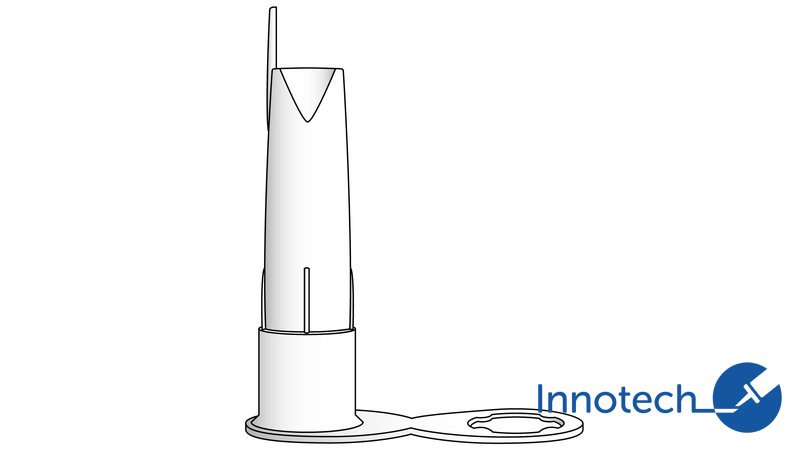

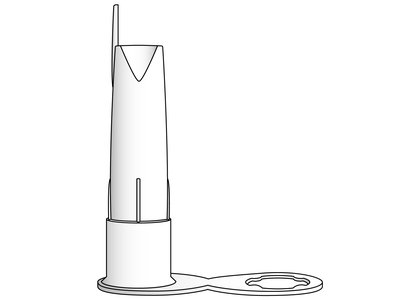

Artikelnr.: ITR2275 | Maße B x H: 10 x 8 mm
Artikelnr.: ITR1642 | Maße B x H: 8 x 10 mm

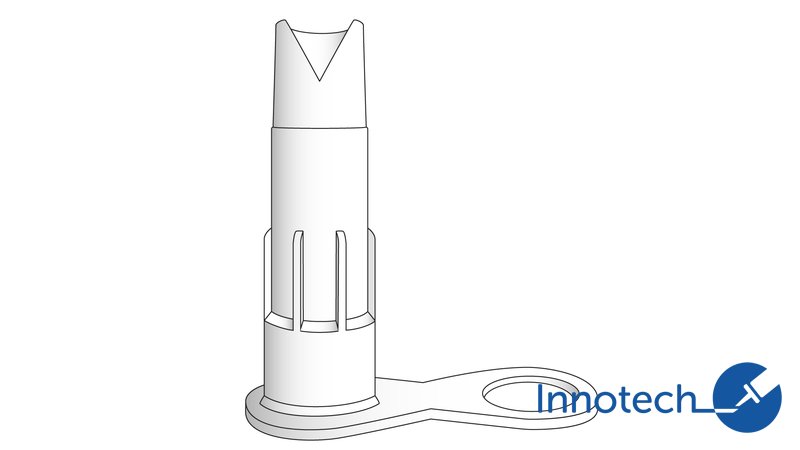

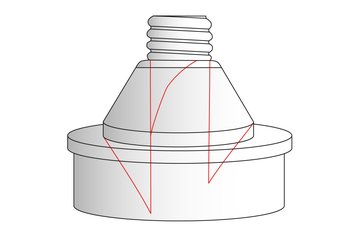

Artikelnr.: ITR1398 | Maße B x H: 10 x 10 mm
Artikelnr.: ITR1399 | Maße B x H: 10 x 10 mm
Artikelnr.: ITR2274 | Maße B x H: 10 x 8 mm

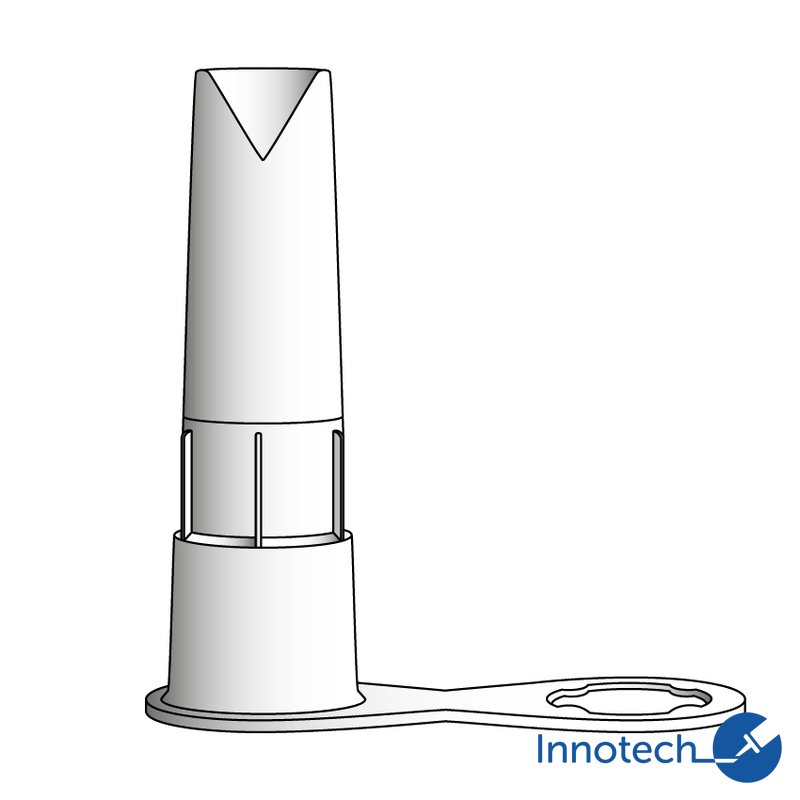

Artikelnr.: ITR2274 | Maße B x H: 10 x 9 mm

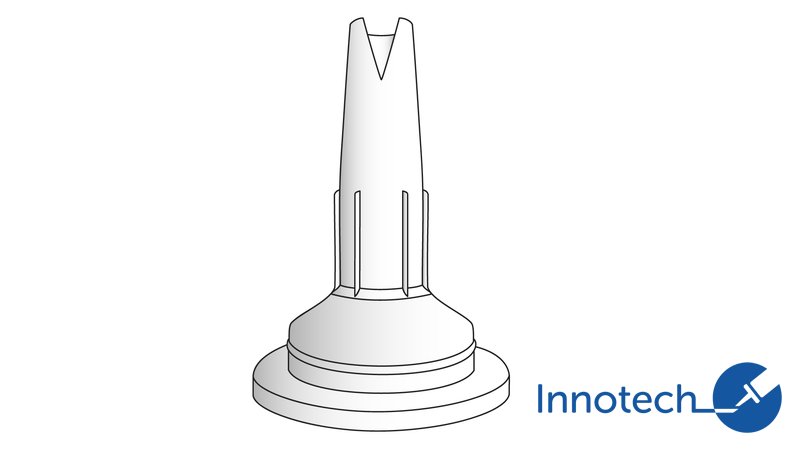

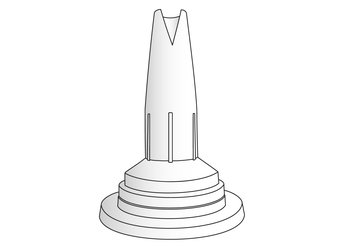

Artikelnr.: ITR1631 | Maße B x H: 7 x 12 mm

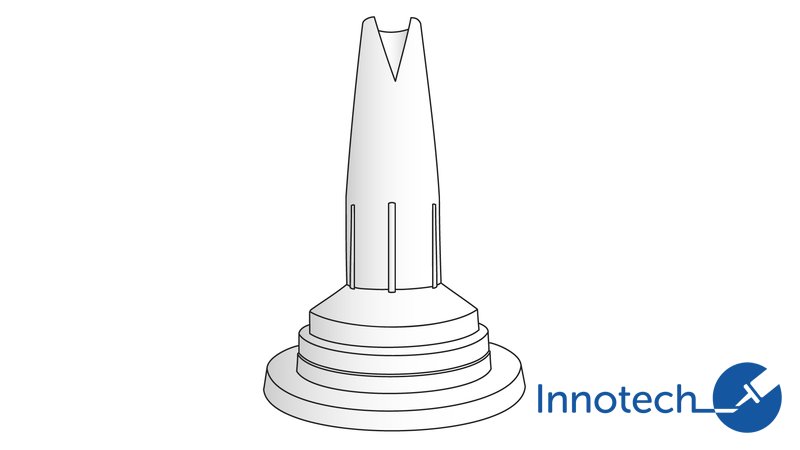

Artikelnr.: ITR1639 | Maße B x H: 8 x 14 mm
Artikelnr.: ITR1640 | Maße B x H: 8 x 10 mm

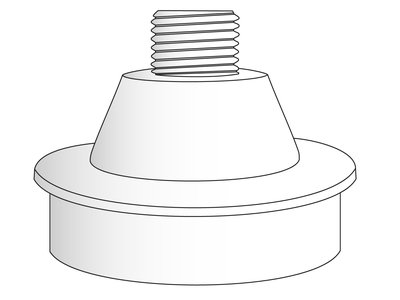

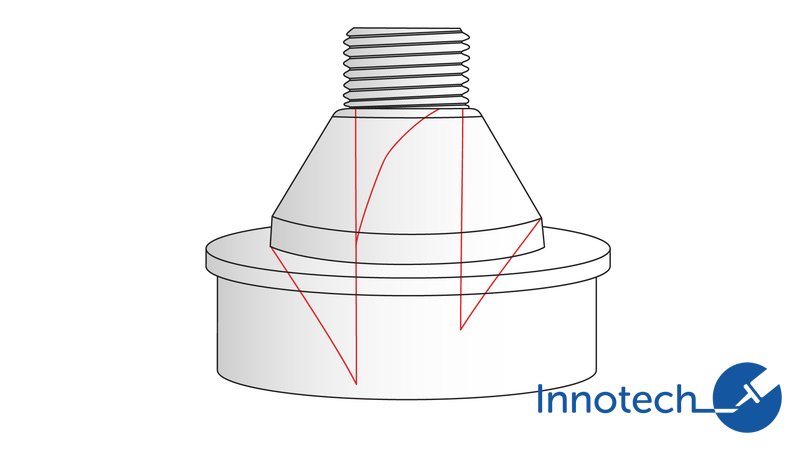

Artikelnr.: ITR1957 | M15 mit Anstecher, passt zu allen M15-Düsen
Artikelnr.: ITR1154 | M15, passt zu allen M15-Düsen

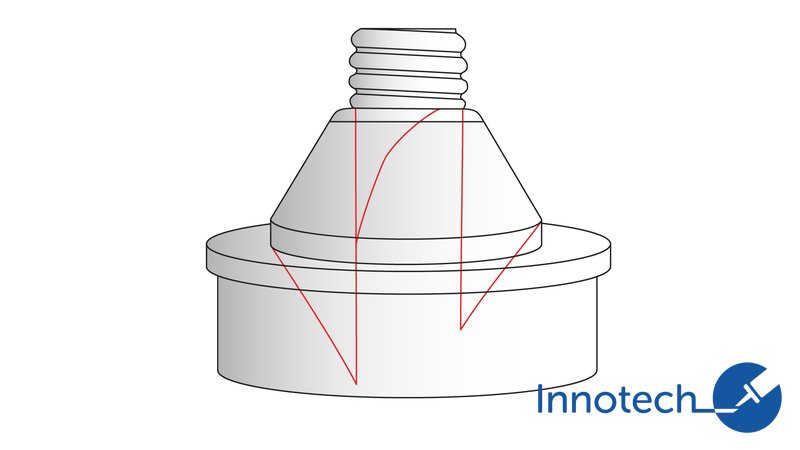

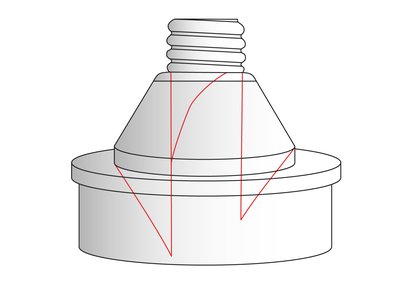

Artikelnr.: ITR1635 | S15 mit Anstecher, passt zu ITR1398 und ITR1399

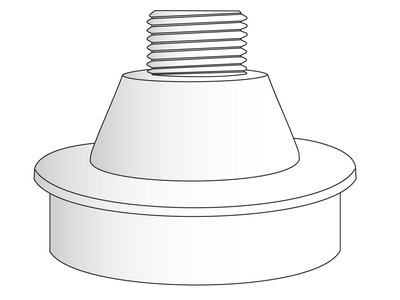

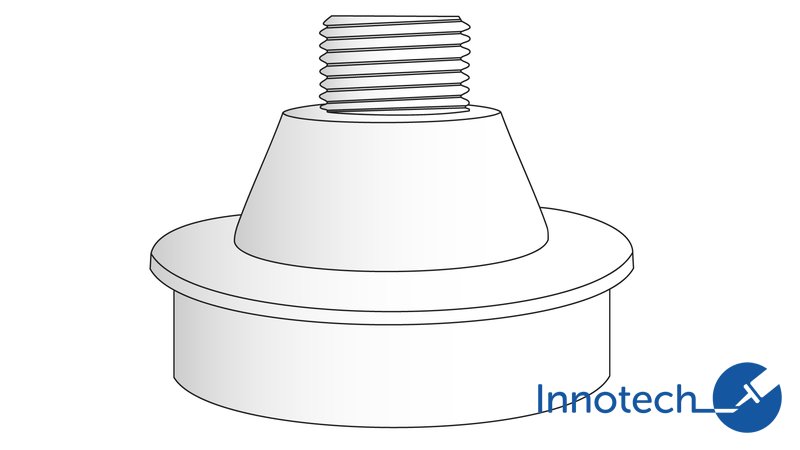

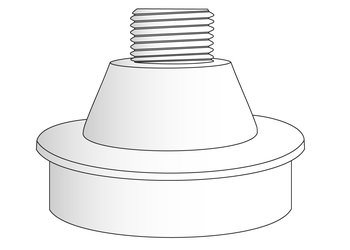

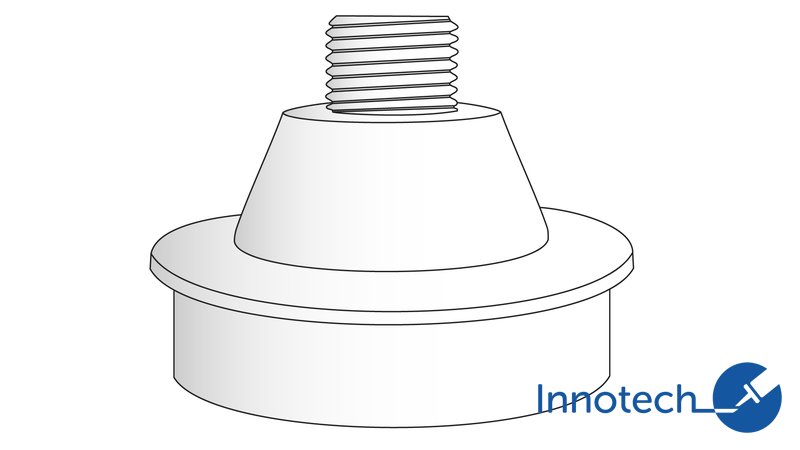

Artikelnr.: ITR1155 | M20, passt zu ITR16343

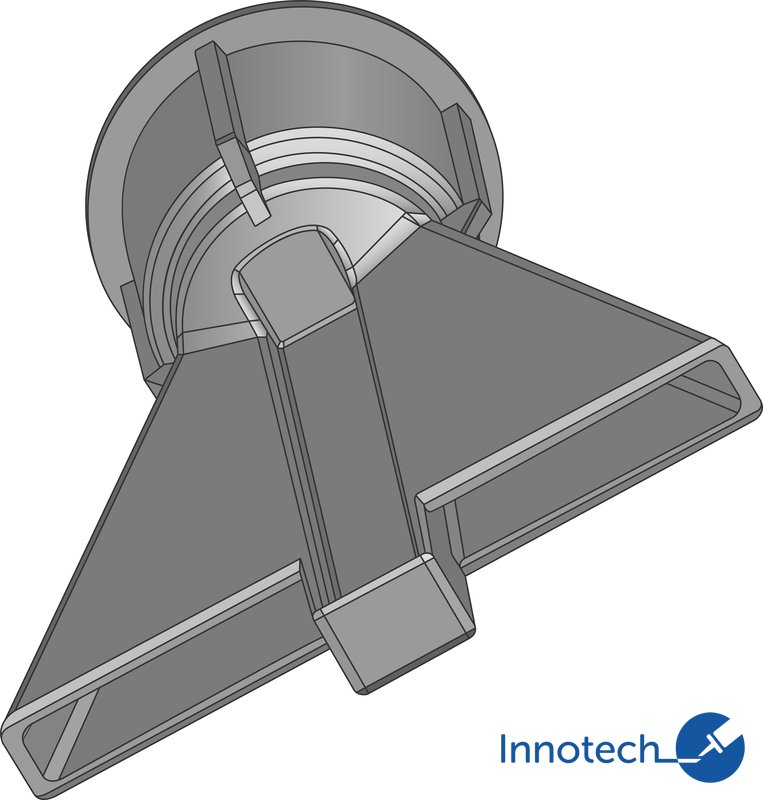

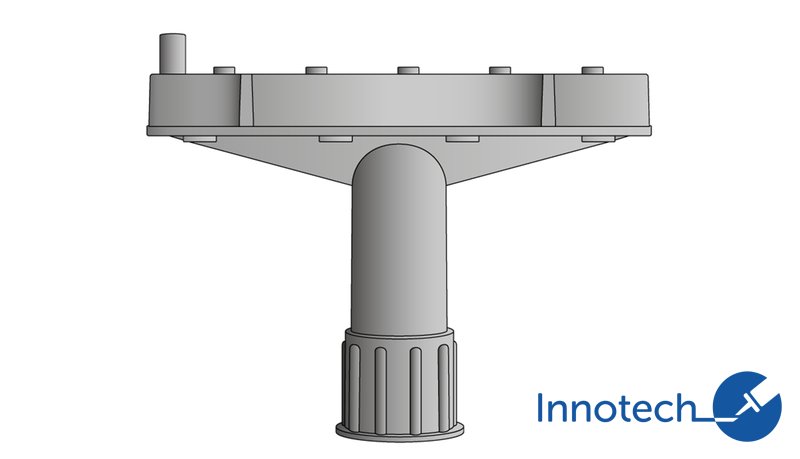

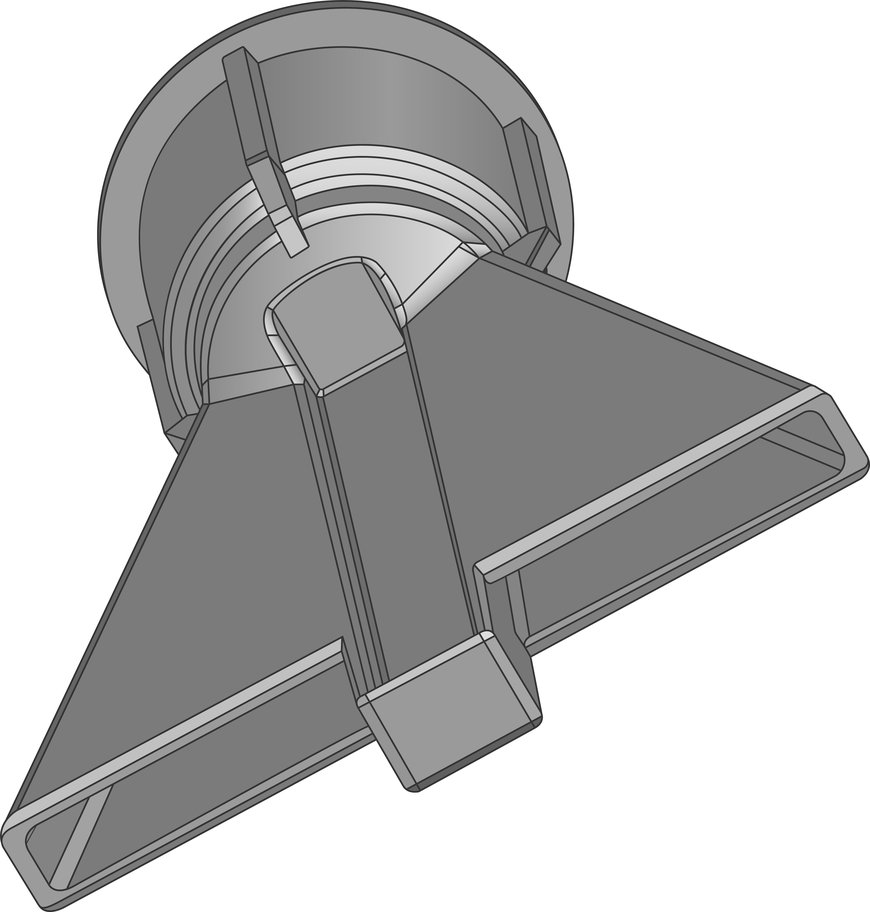

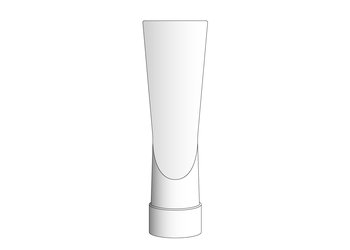

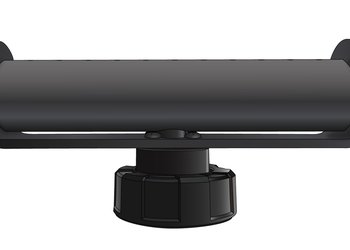

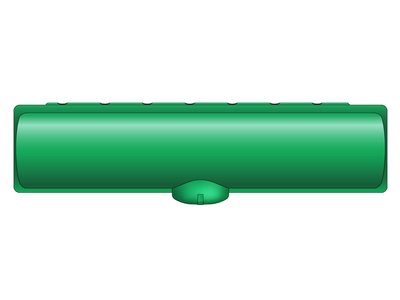

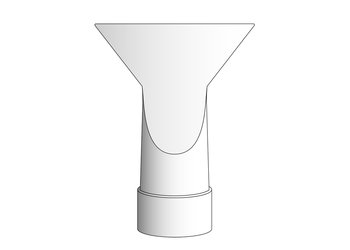

Für Flächenverklebungen, wie z. B. beim Verlegen von Holzfußböden, empfiehlt sich der Einsatz von speziellen Flach- und Flächendüsen. Der Klebstoff-Anwender muss somit keine einzelnen Raupen legen, den Klebstoff verspachteln oder verstreichen und spart somit wertvolle Arbeitszeit. Zudem wird durch die Verwendung der Flach- und Flächendüsen eine gleichmäßigere Schichtdicke erzielt und macht den Klebstoffauftrag dadurch genauer, sicherer und reproduzierbar.
Hier sehen Sie die vielfältige Auswahl an Flach- und Flächendüsen, die wir weltweit für Sie gefunden und in unser Sortiment aufgenommen haben.
Gerne entwickeln wir mit Ihnen Ihre ganz spezielle Lösung, vom Entwurf bis zum fertigen Spritzgussteil.
Kontaktieren Sie uns!

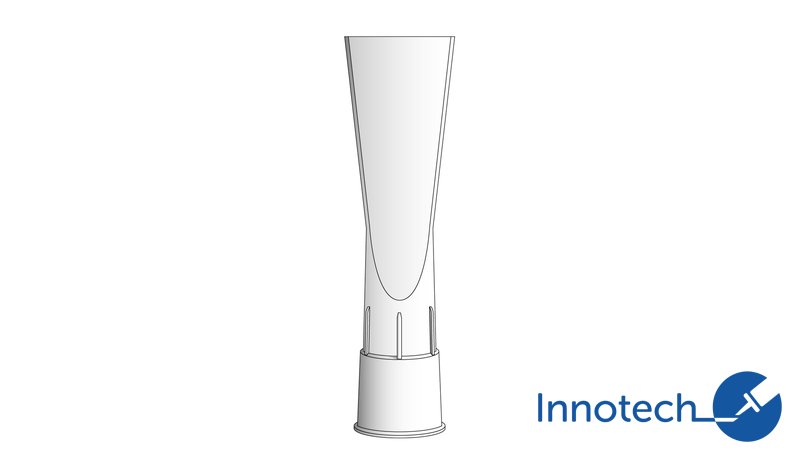

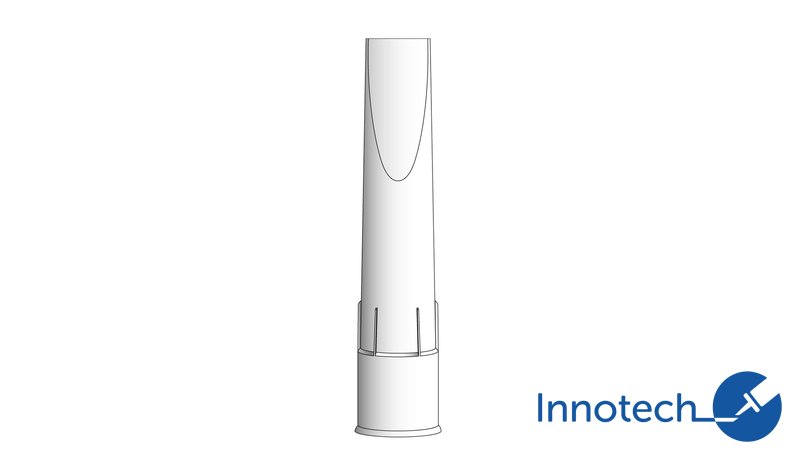

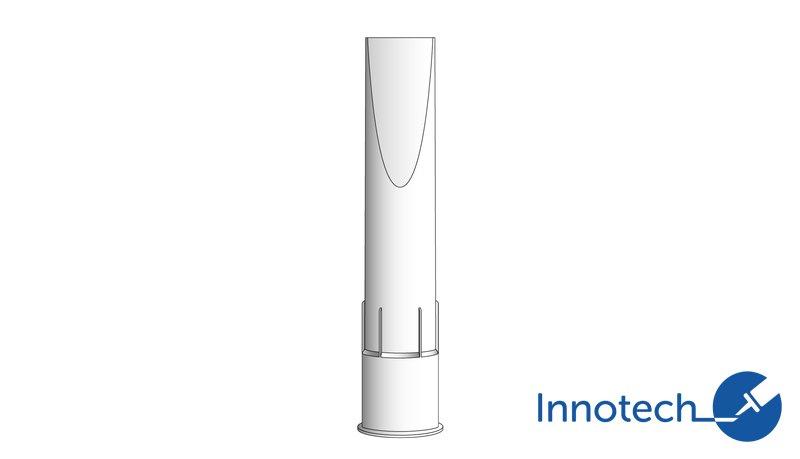

Grobgewinde (S15) | Artikelnr.: ITR2276 | Maße B x H: 2x 10 mm
Feingewinde (M15) | Artikelnr.: ITR2277 | Maße B x H: 2 x 10 mm

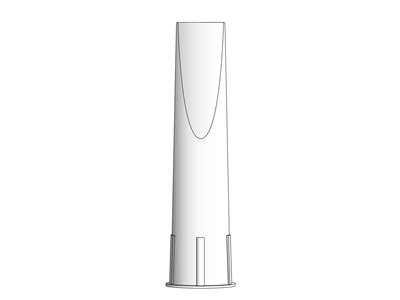

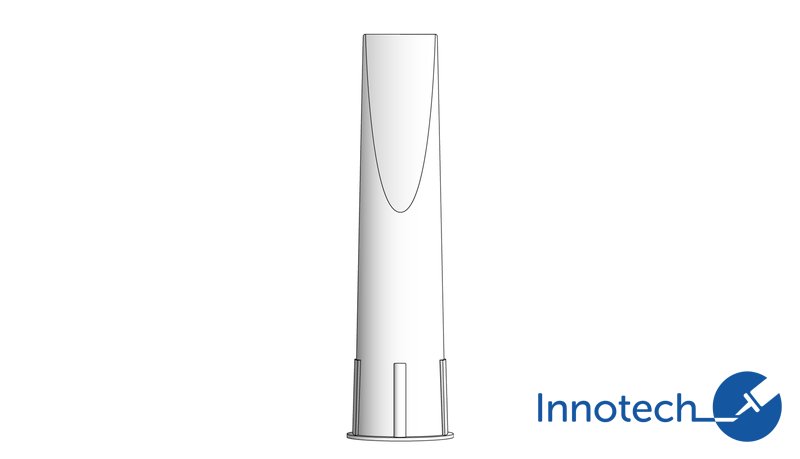

Grobgewinde (S15) | Artikelnr.: ITR1641 | Maße B x H: 2,5 x 10,8 mm

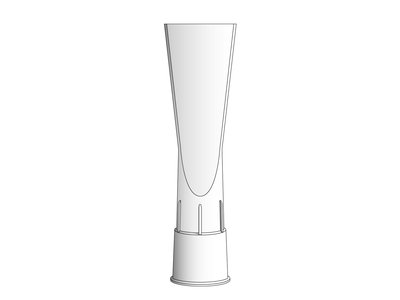

Feingewinde (M15) | Artikelnr: ITR2279 | Maße B x H: 2 x 20 mm

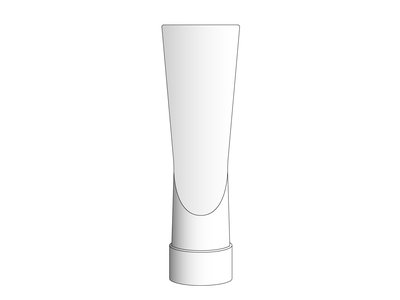

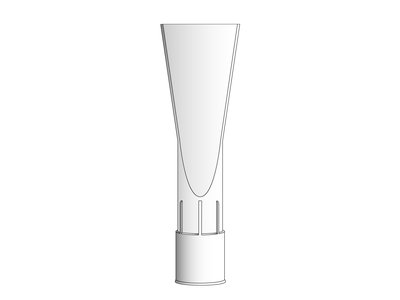

Grobgewinde (S15) | Artikelnr.: ITR2278 | Maße B x H: 2 x 20 mm

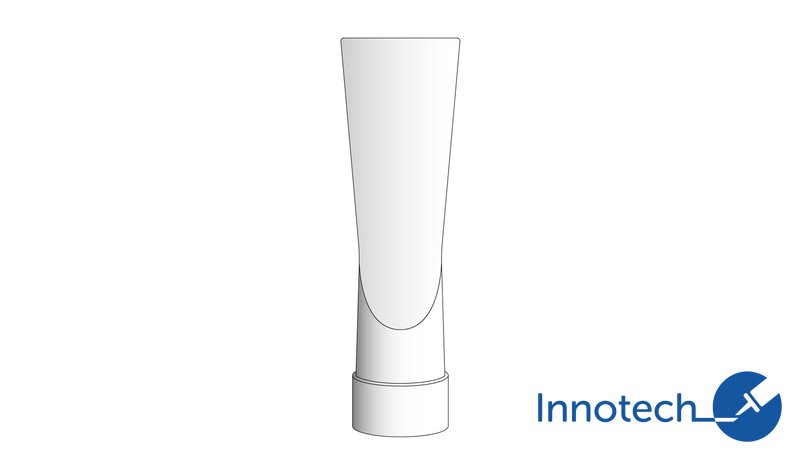

Grobgewinde (S15) | Artikelnr.: ITR1958 | Maße B x H: 2,5 x 20 mm

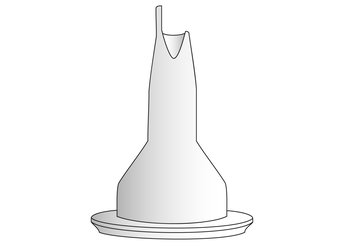

Bördelnahtdüse Feingewinde (M15) | Artikelnr.: ITR1644 | Maße B x H: 6 x 15 mm

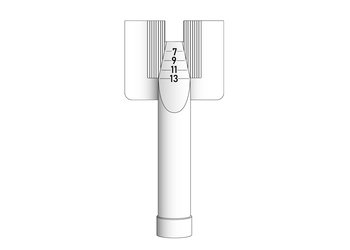

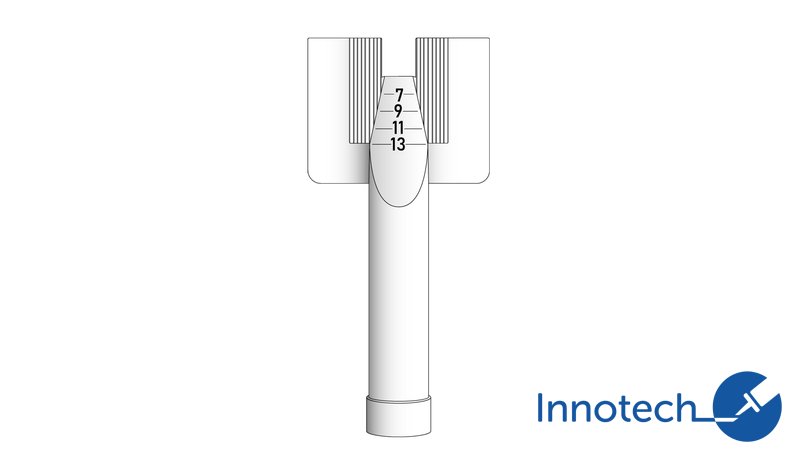

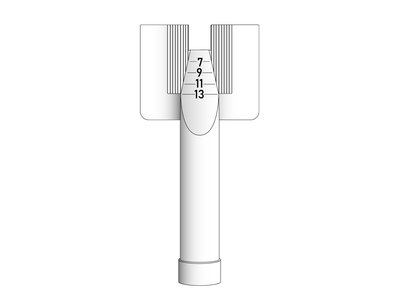

Bördelnahtdüse Feingewinde (M15) | Artikelnr.: ITR1390 | Maße B x H: Zuschneidbar 2 x 6 – 13 mm

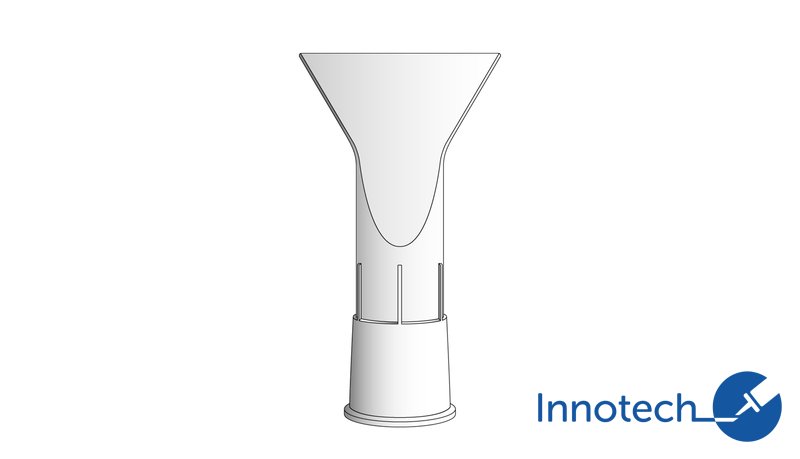

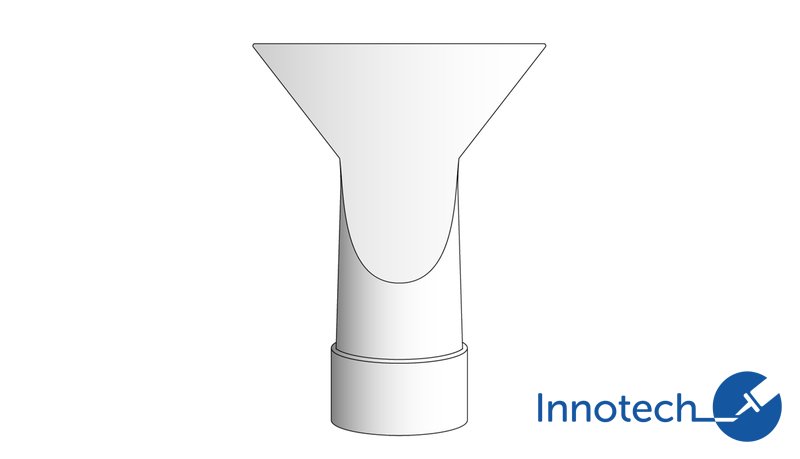

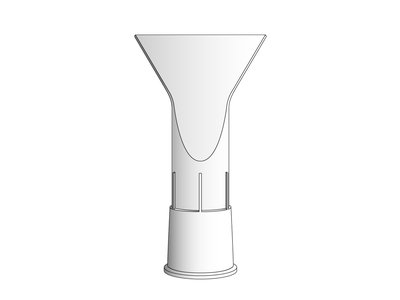

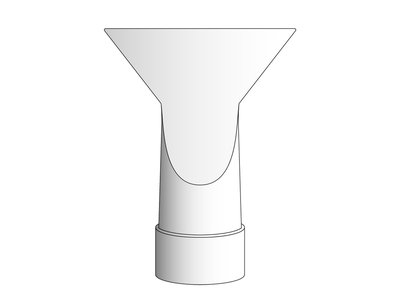

Feingewinde (M15) | Artikelnr.: ITR1210 | Maße B x H: 2,2 x 30 mm
Grobgewinde (S15) | Artikelnr.: ITR1566 | Maße B x H: 2,2 x 30 mm

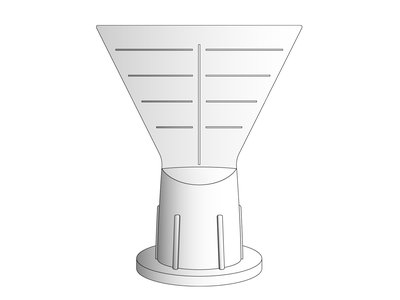

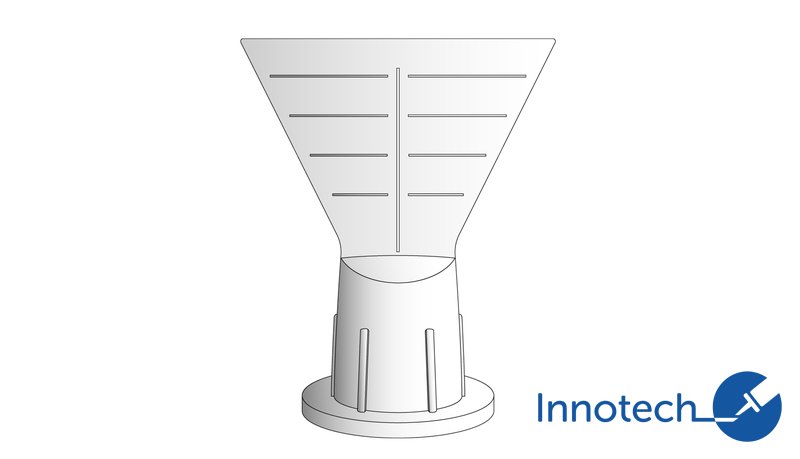

Grobgewinde (S15) | Artikelnr.: ITR1945 | Maße B x H: Zuschneidbar 2 x 20-40 mm

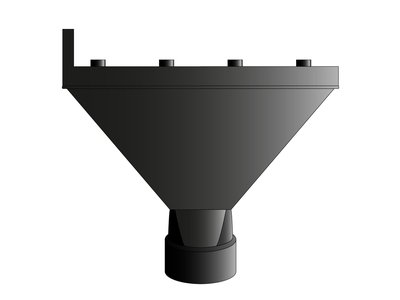

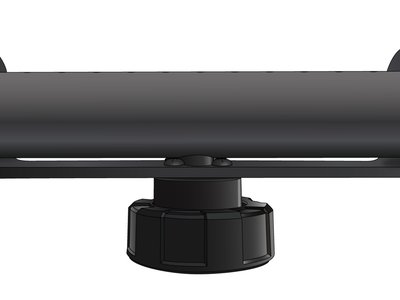

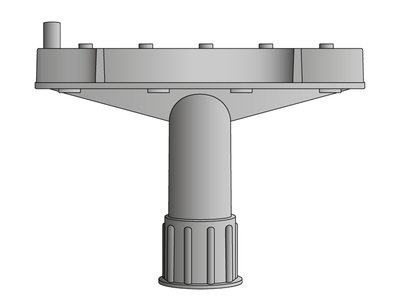

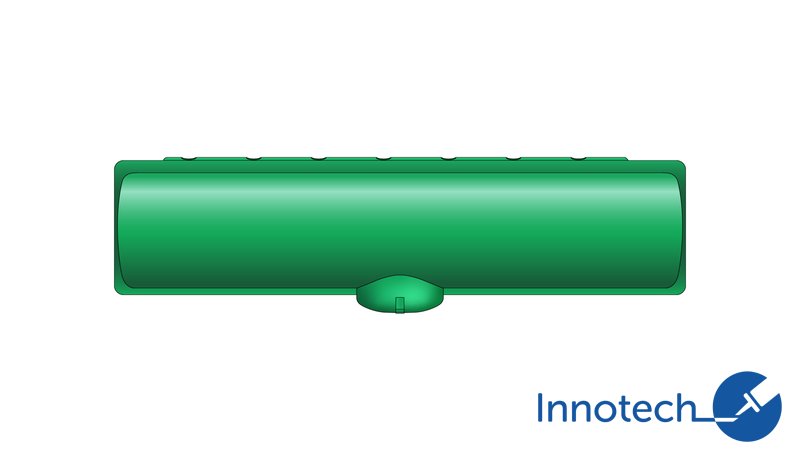

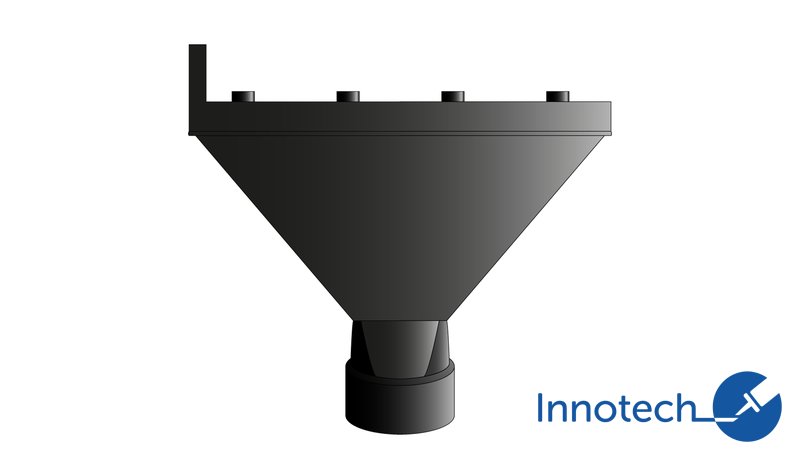

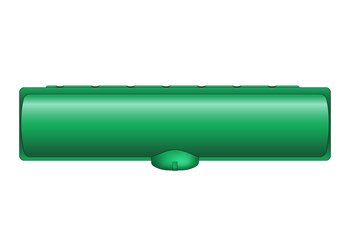

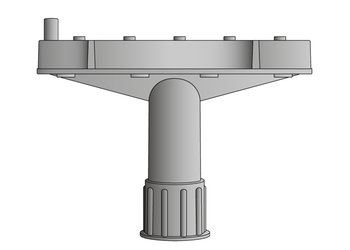

Grobgewinde (S15) | Artikelnr.: ITR1971 | Maße: 78 mm Breite 4 mm Raupendurchmesser mit Führungsdorn
Grobgewinde (S15) | Artikelnr.: ITR1909 | Maße: 80 mm Breite, 3,8 mm Raupendurchmesser

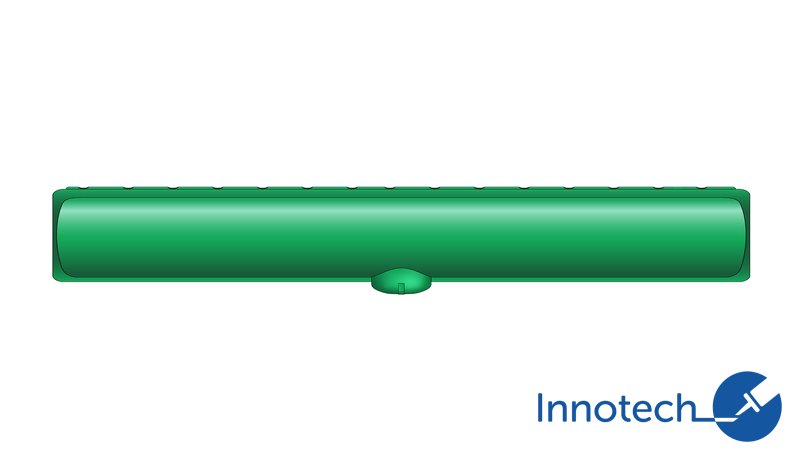

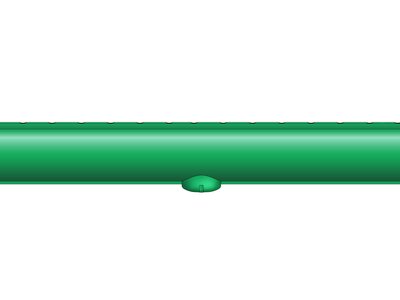

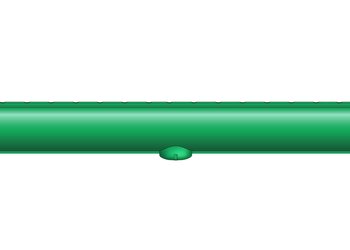

Feingewinde (M15) | Artikelnr.: ITR2225 | Maße: 148 mm Breite 4 mm Raupendurchmesser

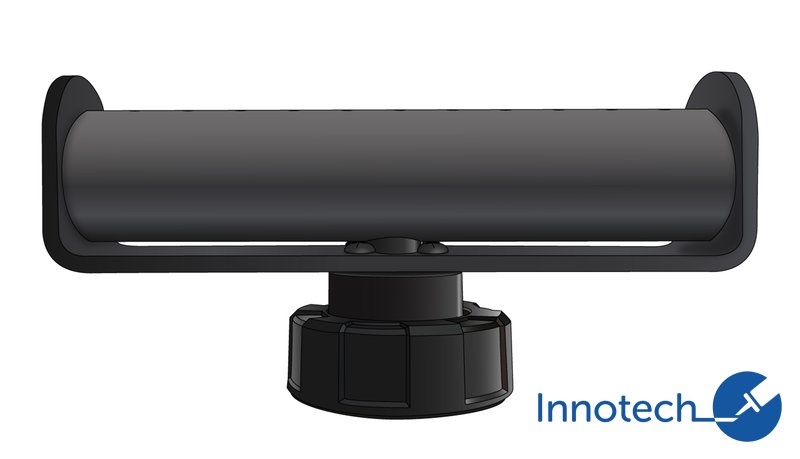

Feingewinde (M15) | Artikelnr.: ITR2224 | Maße: 298 mm Breite 4 mm Raupendurchmesser
Folienbeuteldüse | Artikelnr.: 7XS111 | Maße: 190 mm Breite 3 mm Raupendurchmesser

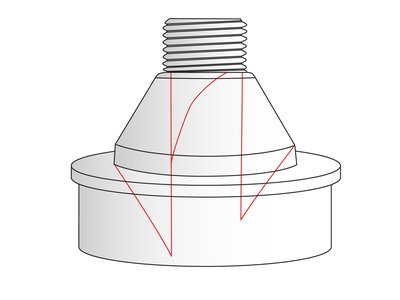

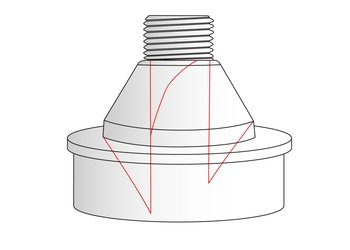

Hinweis: Grobgewinde S15 passt auf Kunststoffkartuschen; Feingewinde M15 passt auf Alu Kartuschen. Wir bieten Adapter von S15 auf M15 und umgekehrt (ITR2254 und ITR2255) an.
Individuelle Partner und Kunden erfordern individuelle Lösungen. Durch die 3D-Drucktechnik können Düsen individuell – auf die Bedürfnisse des Anwenders abgestimmt – angefertigt werden. Um eine optimale Lösung zu kreieren, wird zunächst der Klebprozess analysiert. Anschließend wird eine passende Düse konzipiert und entworfen. Dadurch erschließen sich den Klebstoffanwendern ganz neue Verarbeitungsmöglichkeiten.
Sprechen Sie uns gerne an. Wir setzen mit Ihnen und unseren Partnern alle Vorstellungen um. Wir führen in unseren Räumen Tests durch, um jeweils die Düse zu optimieren und das am besten geeignete Austraggerät zu finden. Zudem wird eine Videodokumentation erstellt.
